隨著我國經濟的高速發展，供用電容量大幅提升，變壓器低壓側額定電流不斷加大，目前，220kV以下變壓器單台容量達到240MVA,低壓側母線電壓為6.3-35kV,工作電流達到4000A-11000A。同時我國的小型火力發電機組逐漸淘汰關停。300MW、600 MW、1000 MW、機組成為主流火力發電設備，其出口電壓分別為15.75 kV 、18 kV 及20 kV ，出口電流分別為8625 A、 11320A 和19000A。

常規矩形母線結構上，已經不能滿足在上述大電流下母線發熱和短路電動力的要求。同時集膚效應係數及附加損耗的增加，帶來載流量大幅下降，嚴重影響並製約變電站的安全運行。

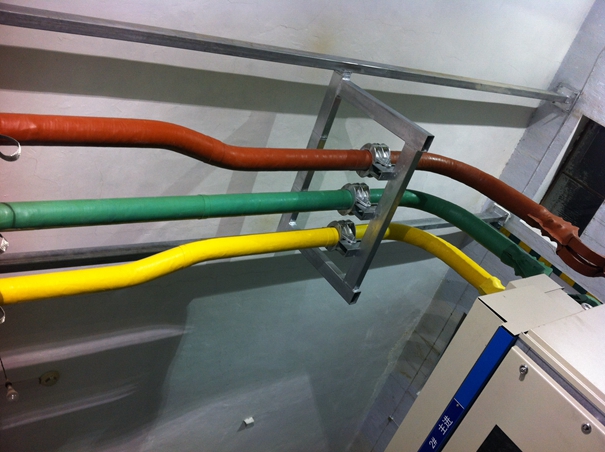

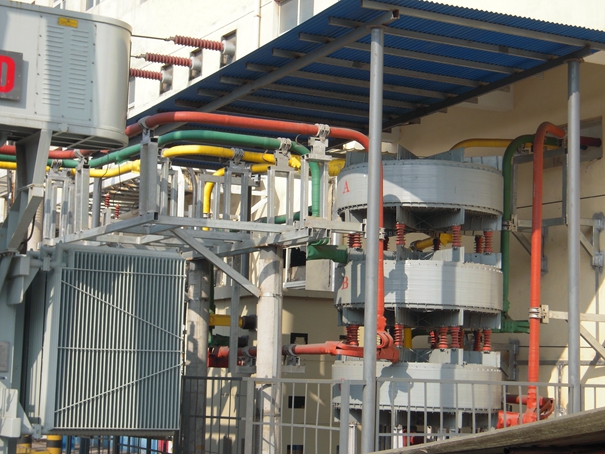

我公司自主研發的35kv及以下複合屏蔽絕緣深夜成人APP，通過對導體、絕緣及屏蔽層設計，計算並優化性能參數，采用高壓電纜的生產製造工藝，生產出容量大、體積小、節能、複合屏蔽絕緣母線，是傳統矩形母線、槽型及纜形母線的替代品，主要用於電力發、變電站中變壓器與開關櫃、電抗器等之間連接。在電力、石化、鋼鐵、新能源、城市軌道交通等大電流工作場所做載流作用。

二、GMCUII固體絕緣深夜成人APP的特點

1、載流量大

   固體絕緣深夜成人APP的主體為空心銅管或鋁管，表麵積大，相對常規矩形母線，其導體表麵電流密度分布均勻，額定電流可達20000A。

2、機械強度高

固體絕緣深夜成人APP主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距可達8米。

3、散熱好、溫度低

固體絕緣深夜成人APP為空心導體，母線兩端有呼吸孔，內徑風道能自然形成熱空氣對流，散熱條件好，溫度低。管形母線連接部位，溫度不高於導體。

4、損耗低

固體絕緣深夜成人APP的外形決定了其表麵集膚效應係數低，交流電阻小，損耗低。

5、電氣絕緣性強

固體絕緣深夜成人APP采用複合屏蔽技術，形成絕緣材料和屏蔽材料極高的同軸度及均勻性的絕緣結構，電位由裏及外逐層降低直到表麵外殼接地電位為零。由於電氣屏蔽具有：a.使電場分布均勻，且不受其他項母線的電場和磁場的幹擾；b.控製電位和限製電場；c.避免在絕緣表麵產生局部放電；d.傳導泄露電流和充電電流；e.對危險的接觸電壓進行防護等特性，故屏蔽絕緣母線導電電場分布均勻，電氣絕緣性能強，可以直接敷設電纜溝和電纜夾層內。

6、絕緣材料耐熱係數高

固體絕緣深夜成人APP的主絕緣材料矽橡膠有優良的耐候性及化學穩定性，可在-40℃~+200℃時正常工作，材料的阻燃、耐老性能強。

7、極高的動穩定性

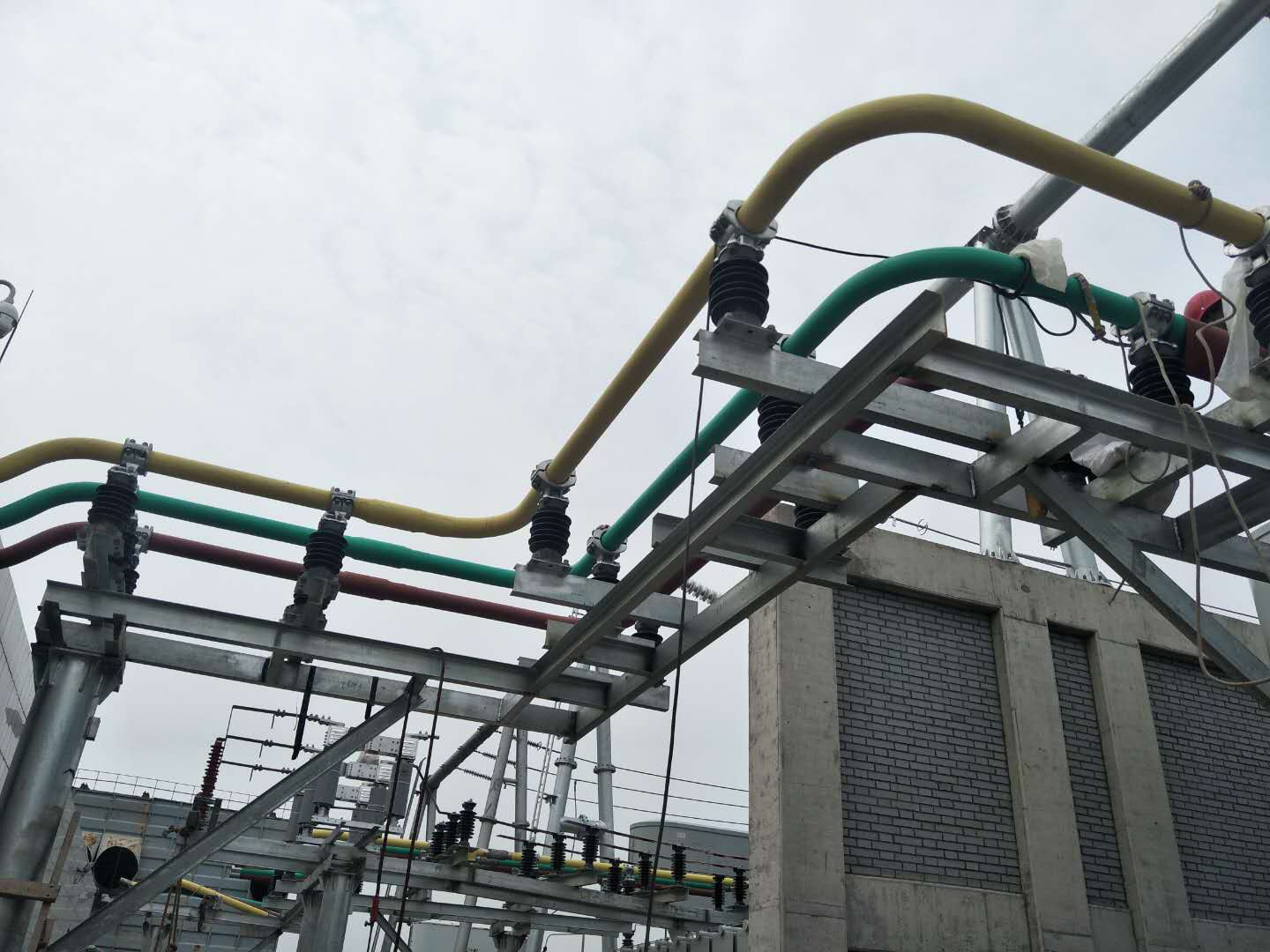

動穩定試驗結果表明，固體絕緣深夜成人APP可直接固定在鋼構架或混凝土支架上，取消穿牆套管和支柱絕緣子，具有極強的動穩定性能。

8、不受環境幹擾，可靠性高

固體絕緣深夜成人APP采用特殊電纜工藝製成，每相均屏蔽絕緣，內部無凝露產生，且消除了外界潮氣、灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

9、布置安裝方便

固體絕緣深夜成人APP彎曲半徑小，布局靈活，相間距小，走廊占用空間小，給布置及安裝帶來了極大方便。

10、產品一次安裝，終身免維護，使用壽命不少於30年。

複合屏蔽絕緣深夜成人APP技術指標

一、執行準標

GB/T4109-2008              交流電壓高於1000V的絕緣套管

二、使用條件

1、 周圍空氣溫度 溫度：-50～50℃ ；

2 、海拔高度：  ≤1000m（高海拔根據國標計算，特殊設計）；

3、風速： 35m/s；

4、環境相對濕度（在25℃時）日平均值： 95%，月平均值90%；

5、 地震烈度：地震設防烈度為≤8 度（設計基本地震加速度值不超過0.2g）；

6 、汙穢等級：Ⅱ、Ⅲ、Ⅳ級；

7、雷暴日：    90日/年；

8、產品安裝地點：戶內、外；

特殊使用環境及條件：可由用戶和公司協商，按照用戶要求設計及定做。

三、絕緣水平

複合屏蔽絕緣深夜成人APP選型

一、     公司型號組成

TSD-GMCU0I--B F--   kV/  A

TSD-公司簡稱

G表示管型，M表示母線 CU代表銅導體 AL代表鋁導體  01設計序號

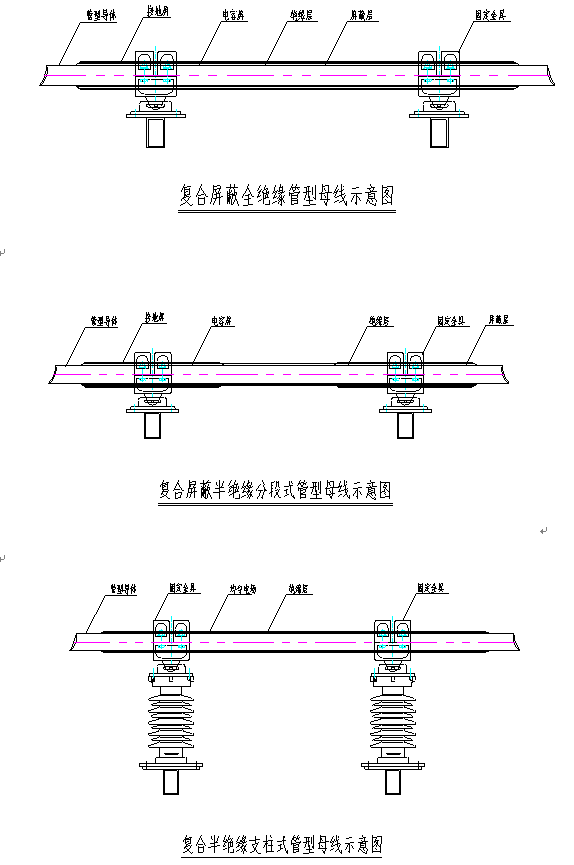

B F,無BF代表全絕緣，有B代表半絕緣，有F代表分段絕緣，

  kV/  A 額定工作電壓（kV）/額定工作電流（A）

電壓等級：6kV、10kV、15kV、20kV、35kV

電流等級：630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A、8000A、10000A、12500A、16000A

如：GMCUII--10 kV/5000A，表示複合屏蔽絕緣銅深夜成人APP，額定工作電壓10kV、額定工作電流5000A

選型舉例：

確定母線的額定電壓和額定電流。如選型中無對應額定電流，則選靠近的較大一級電流。

例如：複合屏蔽絕緣深夜成人APP額定電壓為35kV，額定電流3000A，從選型表中查不到對應的電流，大一號電流為3150A，則深夜成人APP選型為GMCUII--35kV/3150A。
